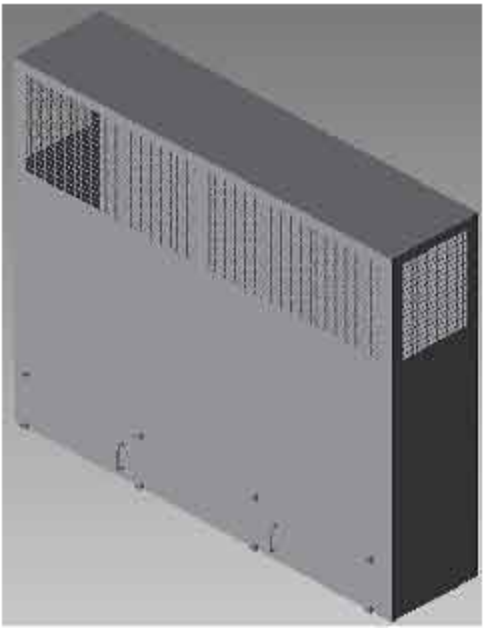

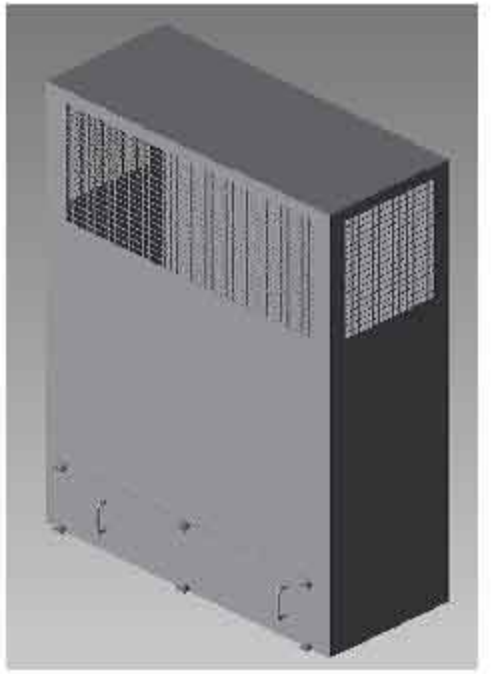

非能动氢复合器
功能介绍
用于核电厂设计基准事故或严重事故后消除安全壳内易燃的氢气，设备内部安装板片式催化剂、催化盒或蜂窝式催化剂，在催化剂作用下，氢和氧发生复合反应生成水蒸气，反应放出的热量为催化元件周围的气流上升提供推动力：气体温度升高，密度降低，在浮力驱动下向上流动，同时从非能动氢复合器下方吸入低温高浓度混合气，如此形成自然对流。
催化反应区出口的高温低密度气体在复合器内部形成烟囱效应，提高复合器自然对流能力，增加单位时间内流过复合器的气体，从而提高复合器的消氢能力。最后，反应后的气体经过复合器上部排出。复合器与安全壳大气环境的自然对流循环有效地促进了易燃气体混合，避免了氢气的累积。
